脫硝概述
SCR技術--在催化劑的作用下， NH3優先和NOx發生還原反應，生成N2和H20。SCR系統采用催化劑，降低了脫硝反應的活化能。SCR脫硝反應可以在較低的溫度條件下進行，最低反應溫度可低至200℃。
反應過程
基本化學反應

4N0+4NH3+Q2→4N2+6H20

6N02+8NH3 →7N2+12H20

真他化學反應

NH3+S02+H20→NH.HSQ3

需定期高溫最懈NH4HS03，以恢復催化劑的最佳活性。

工藝特點

1 ) SCR技術脫除NOx效率可達90%以上。

2 ) SCR最佳反應溫度區間為200°C~420°C之間。

3 )氨逃逸可真正實現5PPM以下。

4 )副作用小、技術成熟、用途廣泛。

系統組成

整個SCR系統主要包括氨水儲存和輸送系統、蒸氨系統氨稀釋系統、SCR煙氣系統、SCR反應器系統、催化劑吹掃清灰系統。催化劑高溫?zé)峤庀到y(tǒng)、控制系統。根據現場工況條件可作調整。

1)氨水儲存和輸送系統

主要包括氨水儲罐、氨水卸載泵.氨水輸送泵.氨水檢測設備等。

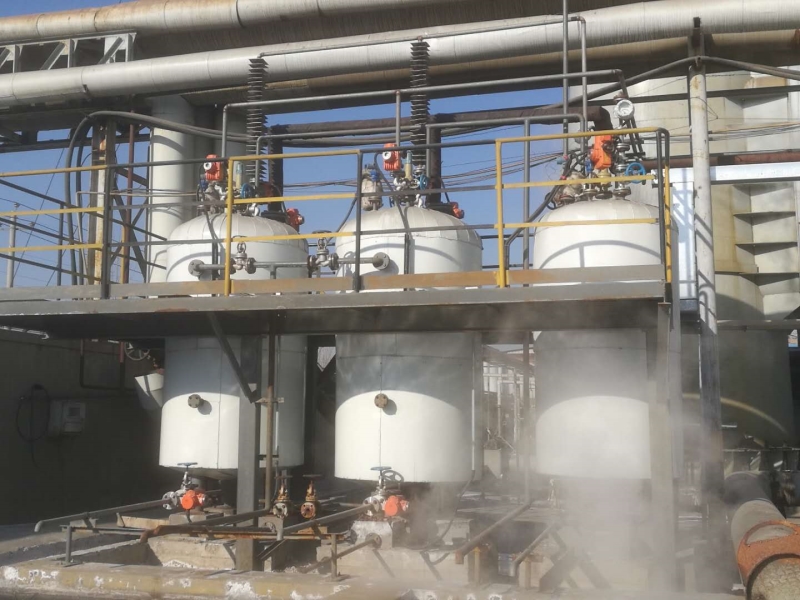

2)蒸氨系統

主要包括兩套蒸氨罐、一套緩沖罐、 電動調節閥、氣氨檢測設備、冷卻管等設備。

3)氨稀釋系統

稀釋風機、氨氣混合器、輸送管道閥門等設施。

4)煙氣系統

從需處理的煙氣接口開始至煙氣排放出口(此部分具體位置需用戶指定)之間的連接煙道及旁通煙道。全套至少包括:煙道門.膨脹節、連接法蘭、支撐結構及保溫等設備。

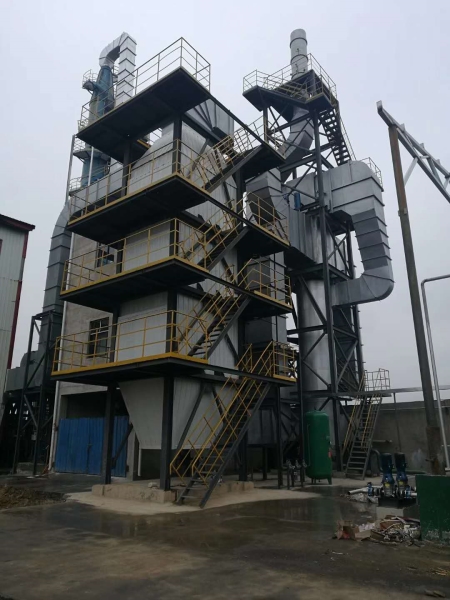

5) SCR反應系統

SCR反應器外殼、催化劑支撐梁、催化劑安裝孔、檢查孔爬梯平臺.設備保溫等。低溫脫硝采用分箱式SCR反應器，每個箱式單獨設置催化劑支撐梁.佳化劑安裝孔、檢查孔等裝置。

6)催化劑吹掃清灰系統

可采用聲波吹灰方式:包括吹灰器、空壓機、儲氣罐、管道閥門等。蒸汽吹灰:吹灰器,蒸汽管道等。

7)催化劑高溫?zé)峤庀到y(tǒng)高溫風機及其配套設備(管道、閥門、膨脹節)及檢測儀表。

8)控制系統DCS控制系統,可對整個系統的監測、控制、運行-體化集中有效的管理。

我公司SCR技術優點

1 )可根據現場實際和用戶需求選擇合適還原劑,包括氣氨、氨水等。如果是氨水,可配套整套蒸氨系統可把氨水轉化成氣氨,以提高氨的利用率,不僅降低運行成本,并可最大程度的消除氨逃逸。

2 )可對煙氣流動、煙氣溫度進行數值模擬,以獲取催化劑反應最佳的溫度窗口,最均勻的煙氣流向,可實現還原劑最大化的高效利用。SCR反應溫度為200°C~400°C。

3 ) SCR反應器設計為分箱式,高溫?zé)峤鈺r逐個箱式熱解,不影響整套脫硝設備的正常運行,進而可持續性穩定生產。

4 )設備優化后可使NO,達到個位數排放。

5 )中高溫SCR脫硝技術成熟,應用廣泛。我公司不僅保持在傳統中高溫SCR上的優勢,而且致力于低溫脫硝,主要在碳素廠、焦化廠低溫脫硝有多年穩定的運行經驗。

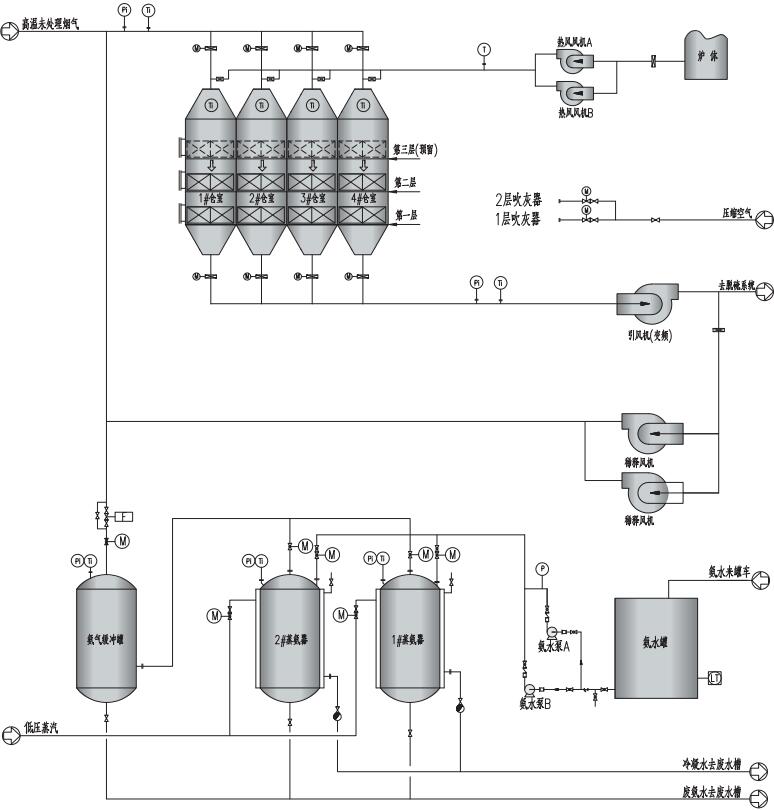

工藝流程圖
